Летом 2019 года в Минске открылся роскошный торгово-развлекательный комплекс «Палаццо», дизайн и концепция которого разработаны всемирно известной компанией Chapman Taylor (Великобритания).

Весь комплекс занимает около 100 тыс. кв.м. Объем инвестиций в строительство составил более 100 млн долларов.

«Вишенкой на торте» ТРЦ является первая в РБ аэротруба американской компании iFLY, являющаяся одной из крупнейших в мире. Схожий по масштабу аттракцион в Европе действует только в Париже.

Заказчиком по объекту является компания СООО «БелМартПлаза».

Компания Випсети была привлечена по объекту для адаптации и оптимизации первоначального проекта английского разработчика в части разделов: “Вентиляция и холодоснабжение”. Объект проектировался в соответствии со стандартами LEED.

В результате реализации проекта нам удалось увеличить энергоэффективность системы вентиляции на 30%, а эффективность системы холодоснабжения в 3 раза.

В дальнейшем компания Випсети была приглашена для реализации строительно-монтажных работ по разделам:

- вентиляция;

- отопление и теплоснабжение;

- холодоснабжение;

- слаботочные сети(ВОЛС);

- рекламное телевидение;

- архитектурная подсветка здания;

с поставкой оборудования и материалов.

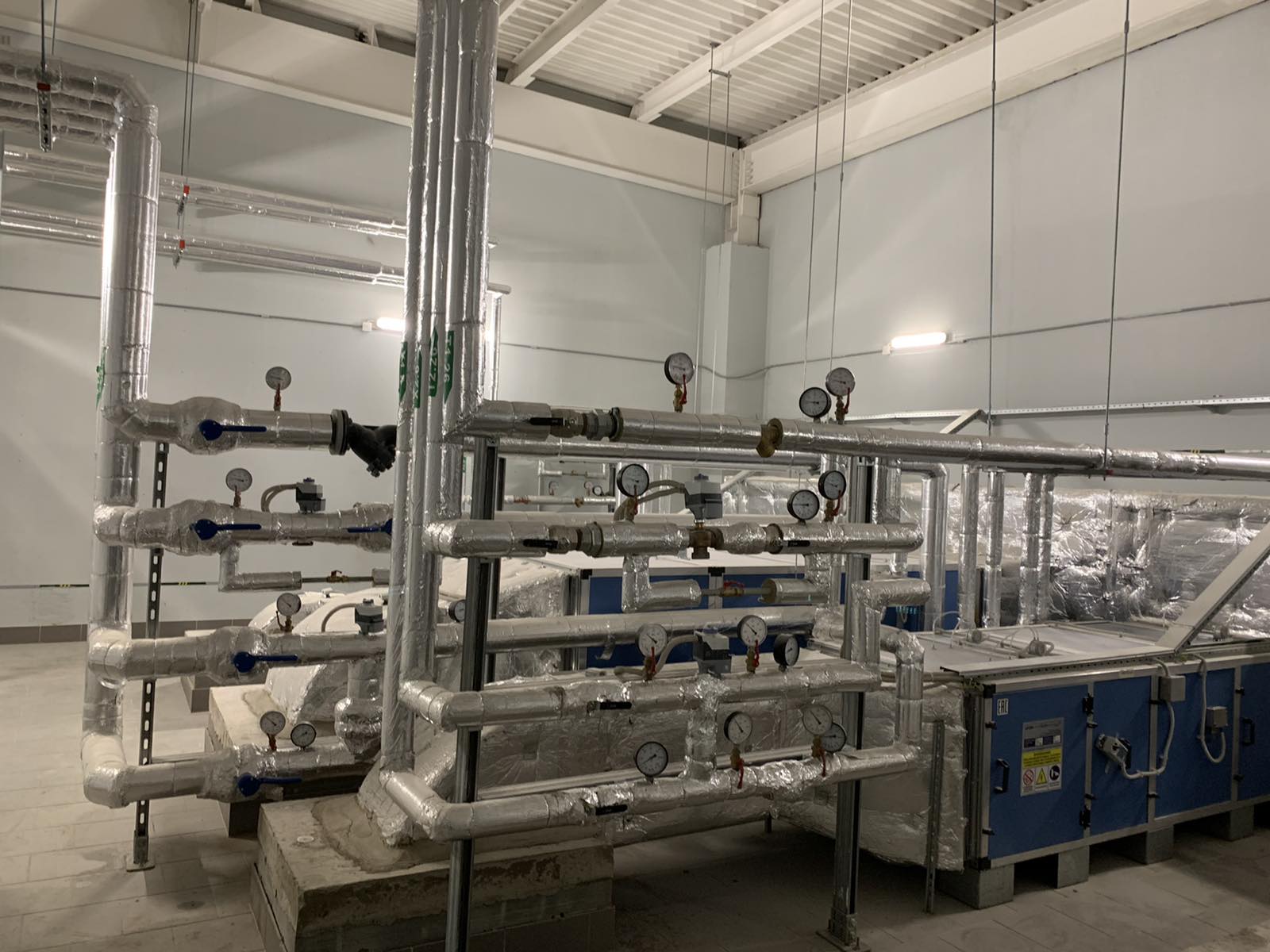

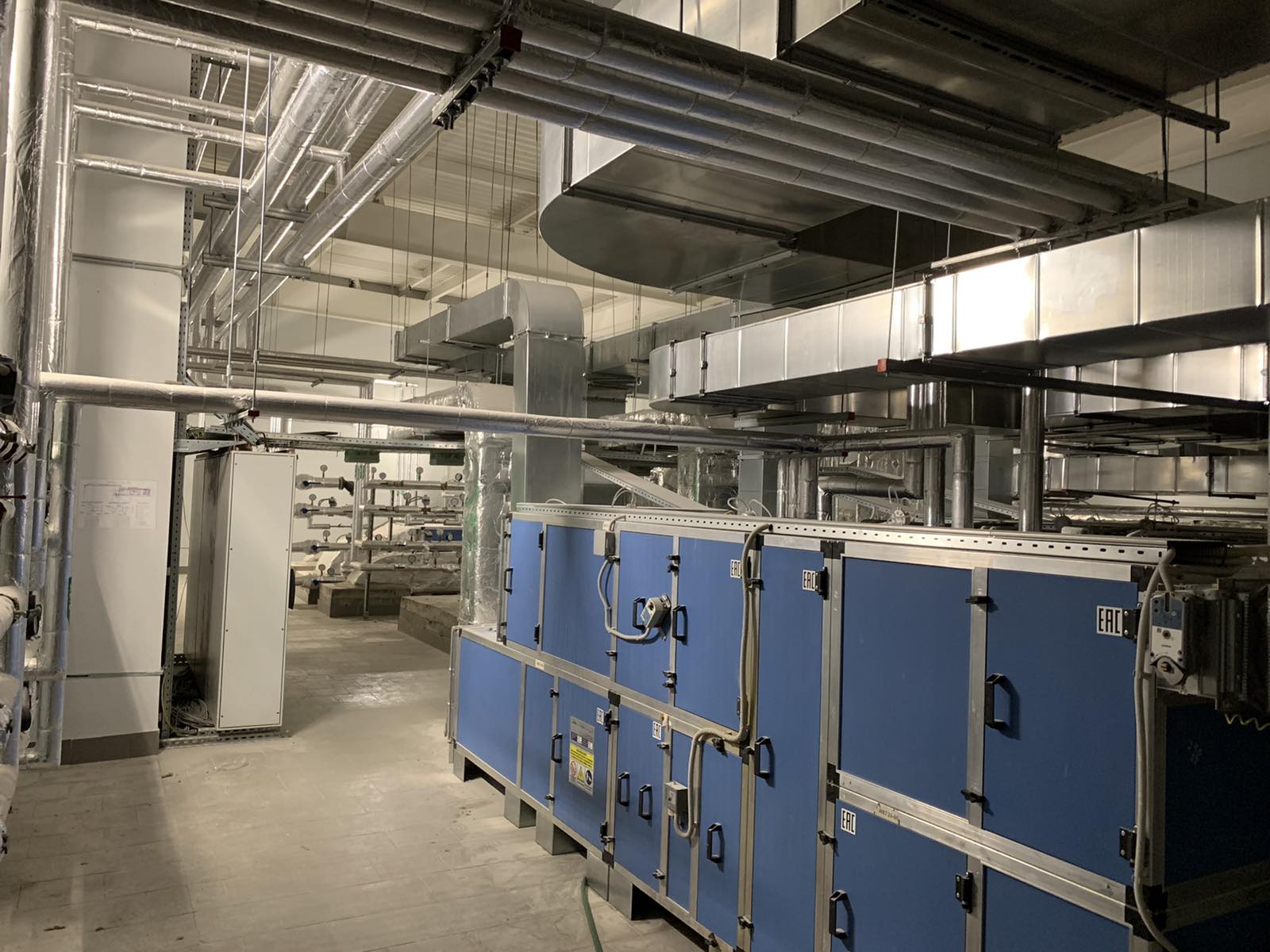

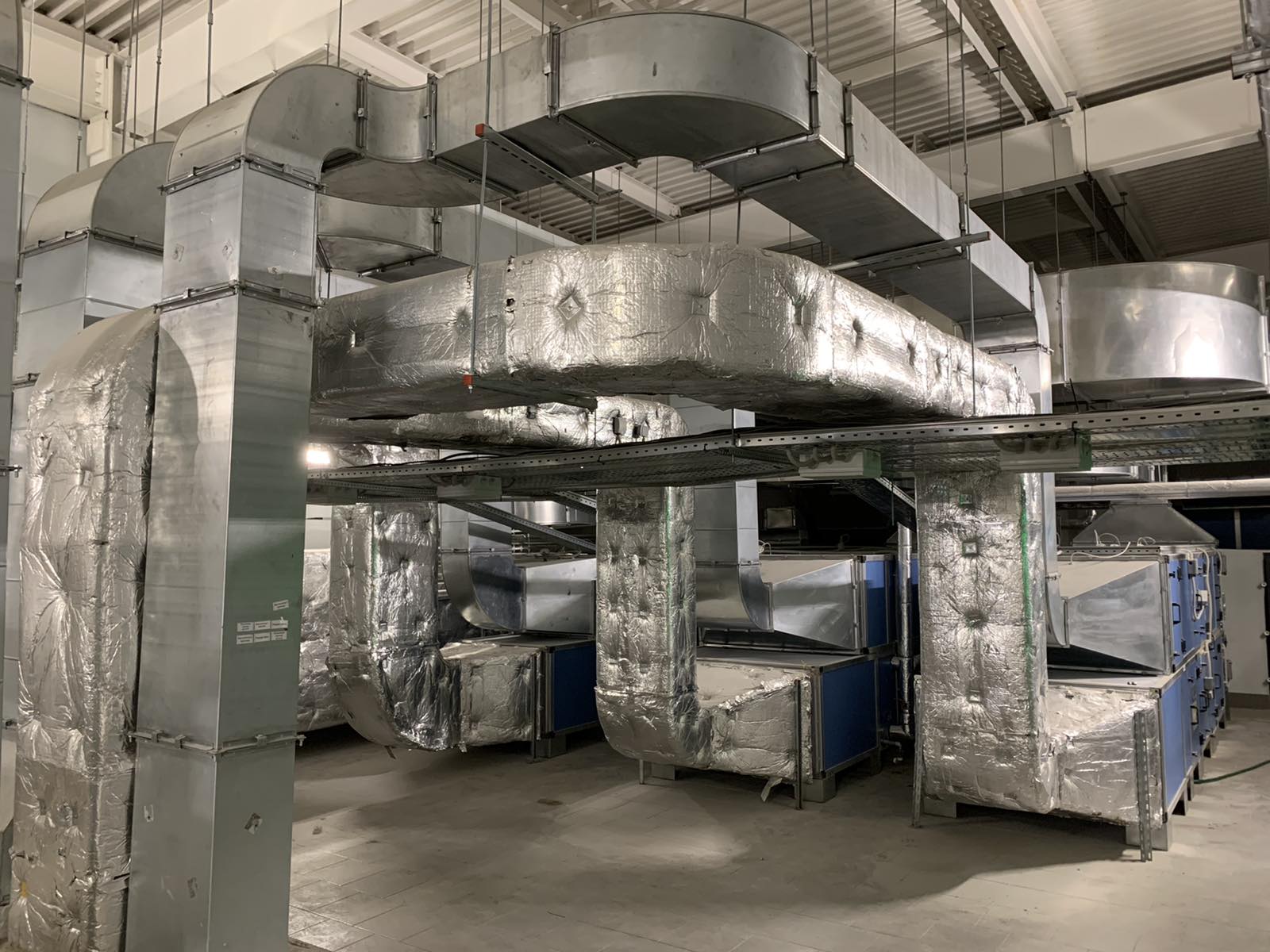

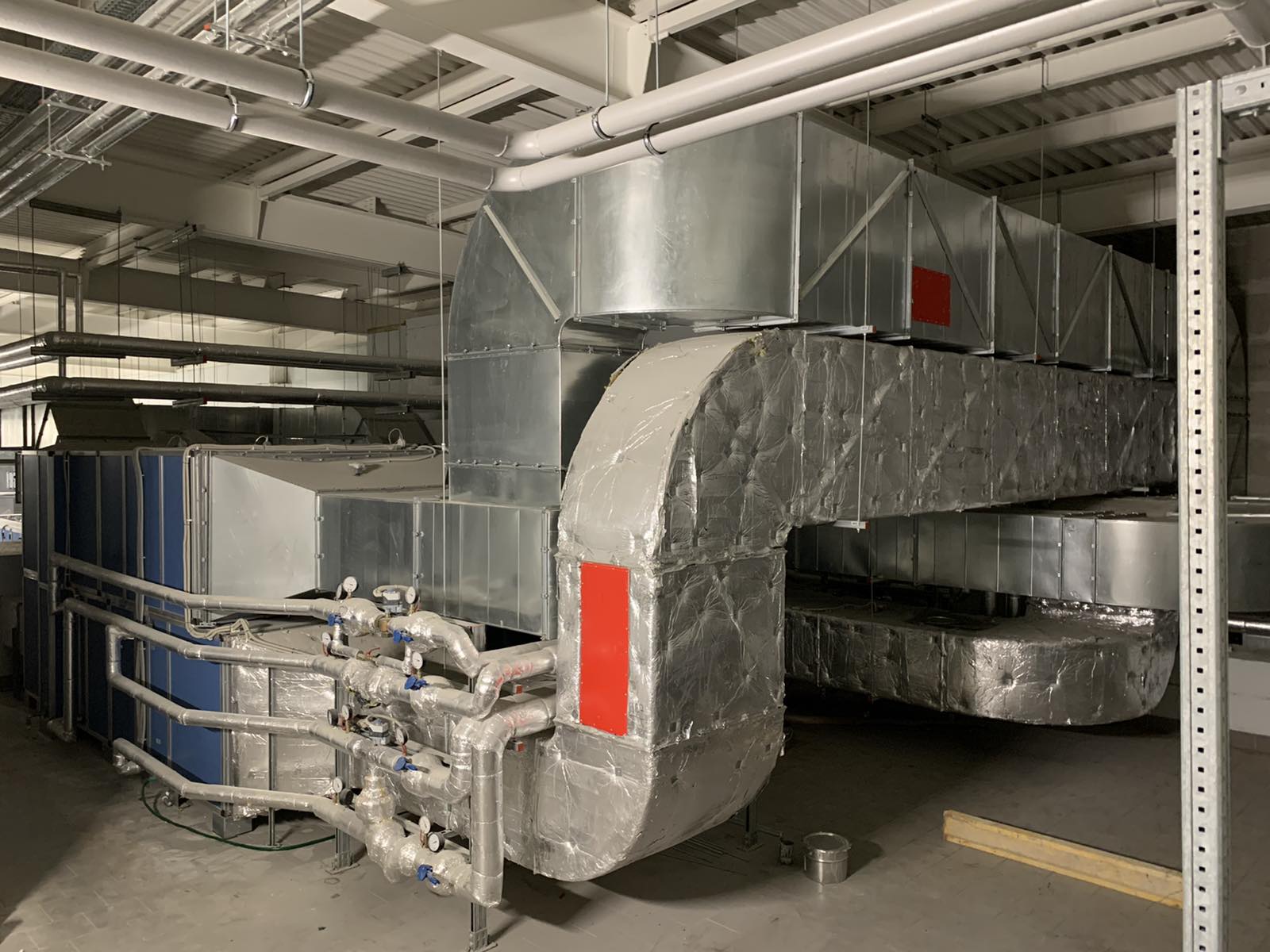

На объекте функционирует около 50 вент.установок бренда YORK (США) от мирового лидера в производстве систем вентиляции и кондиционирования Johnson Controls.



Особенностью проекта в части инженерных сетей стал масштабный холодильный центр бренда YORK общей производительностью 4,5 мВт.

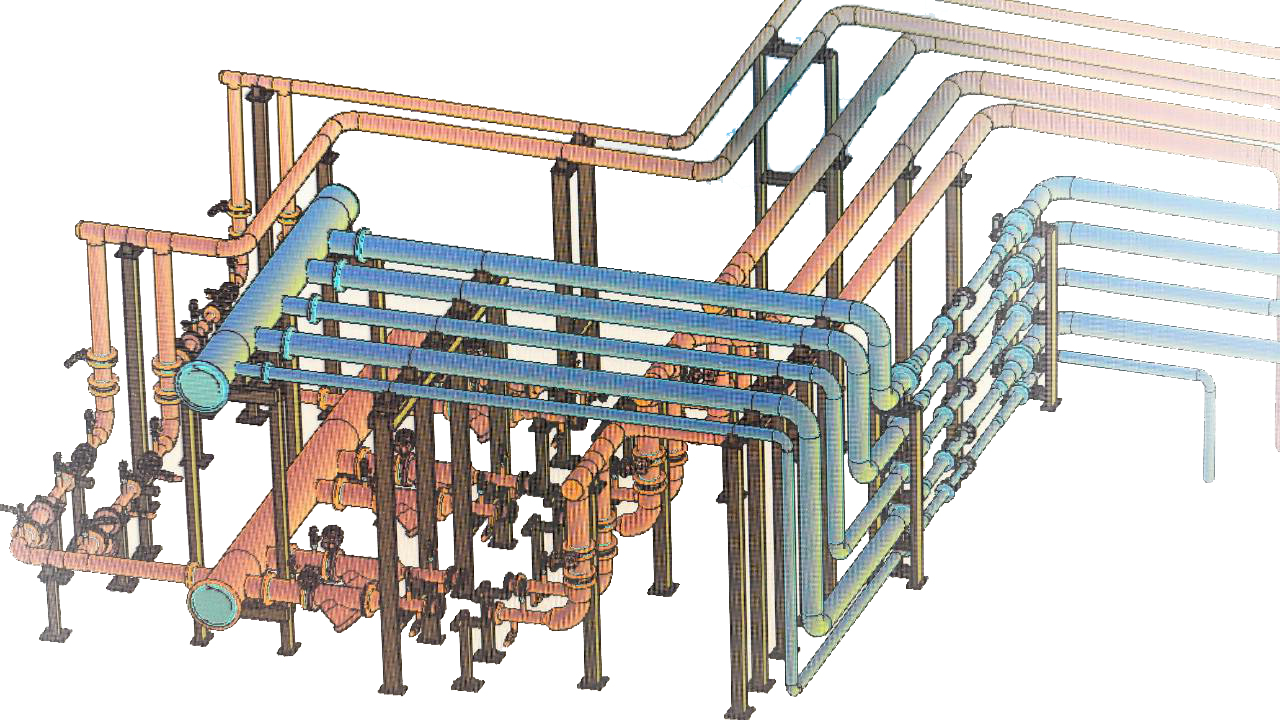

Проект выполнялся с применением технологий 3D моделирования:

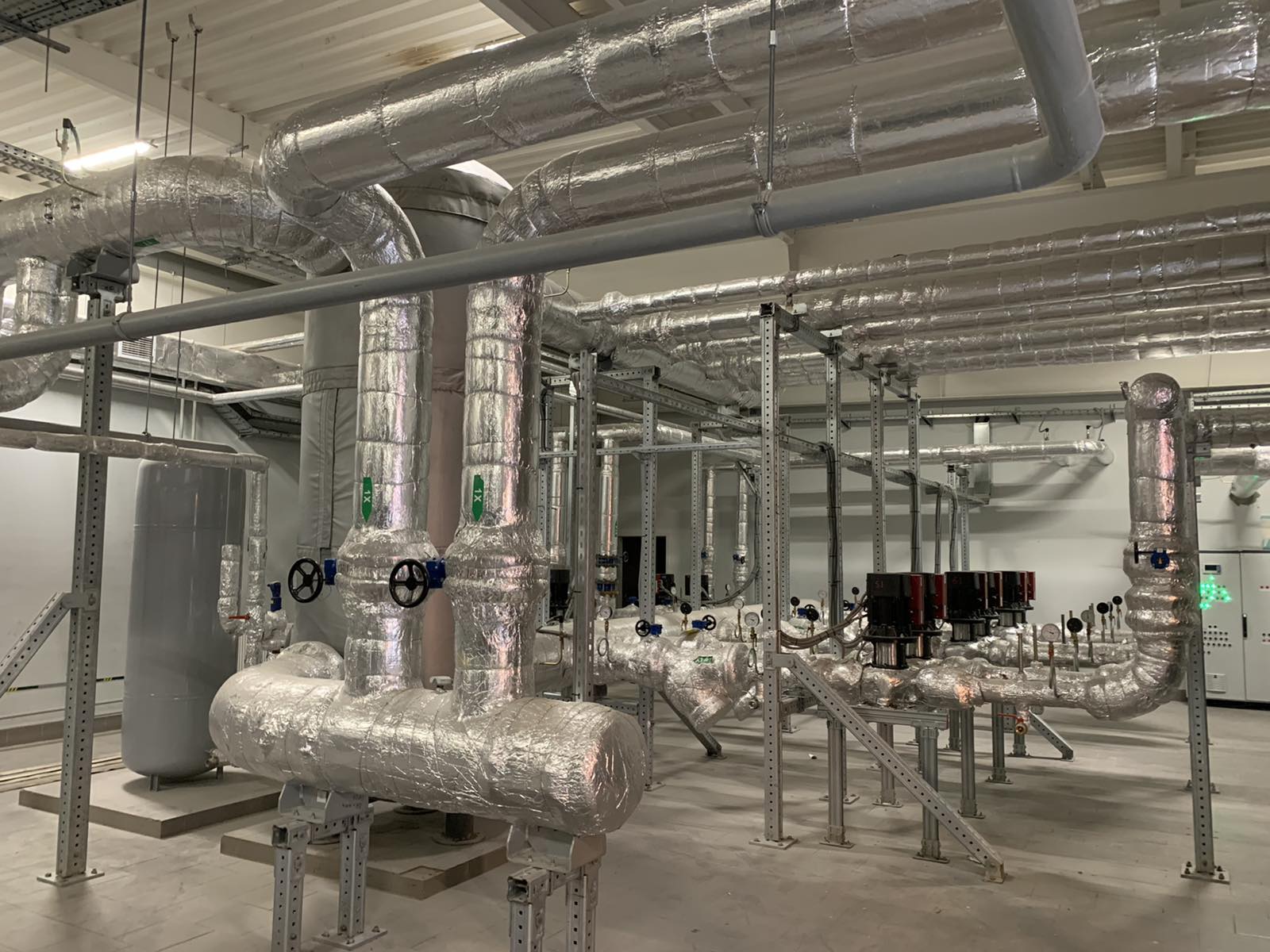

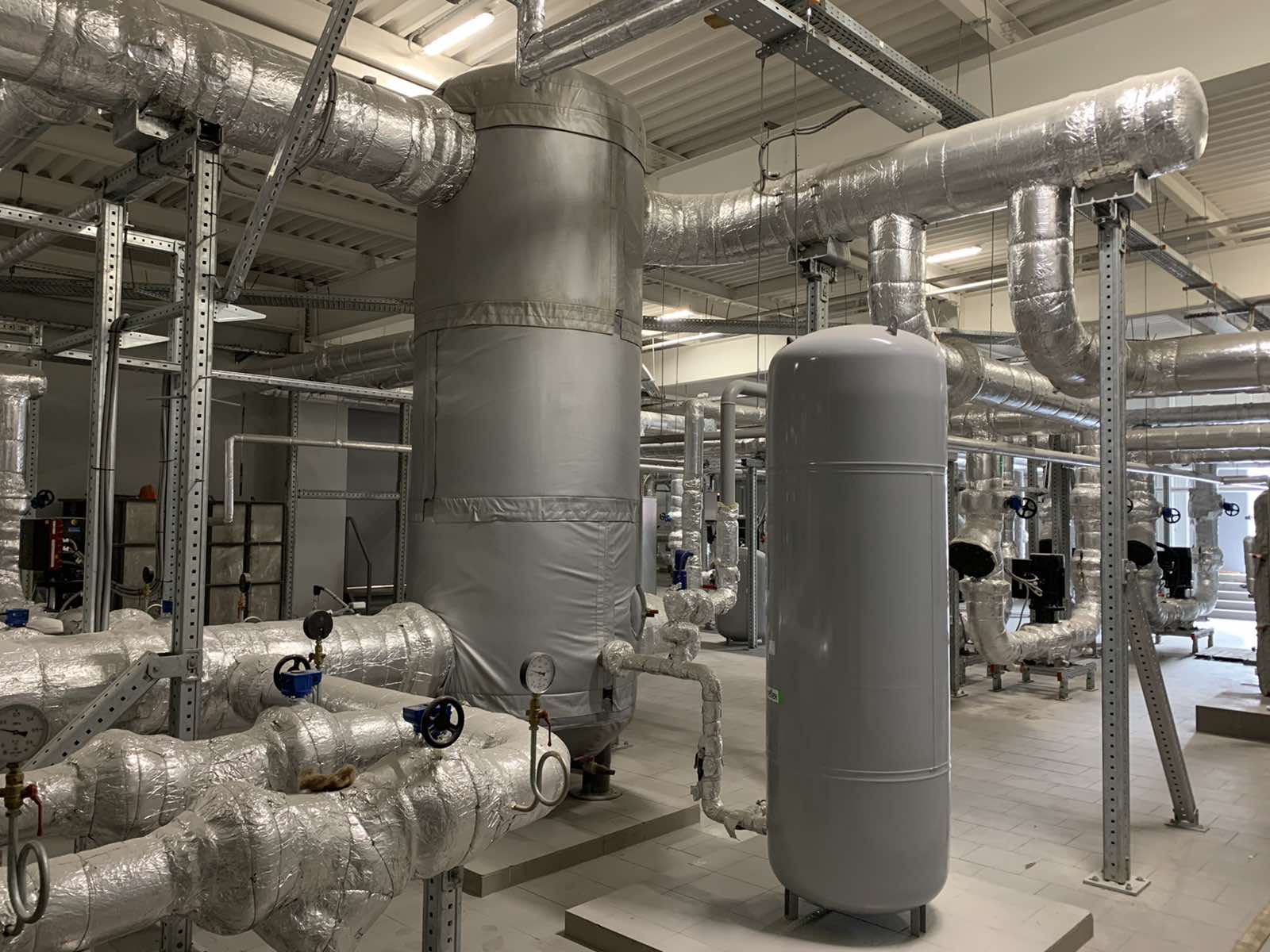

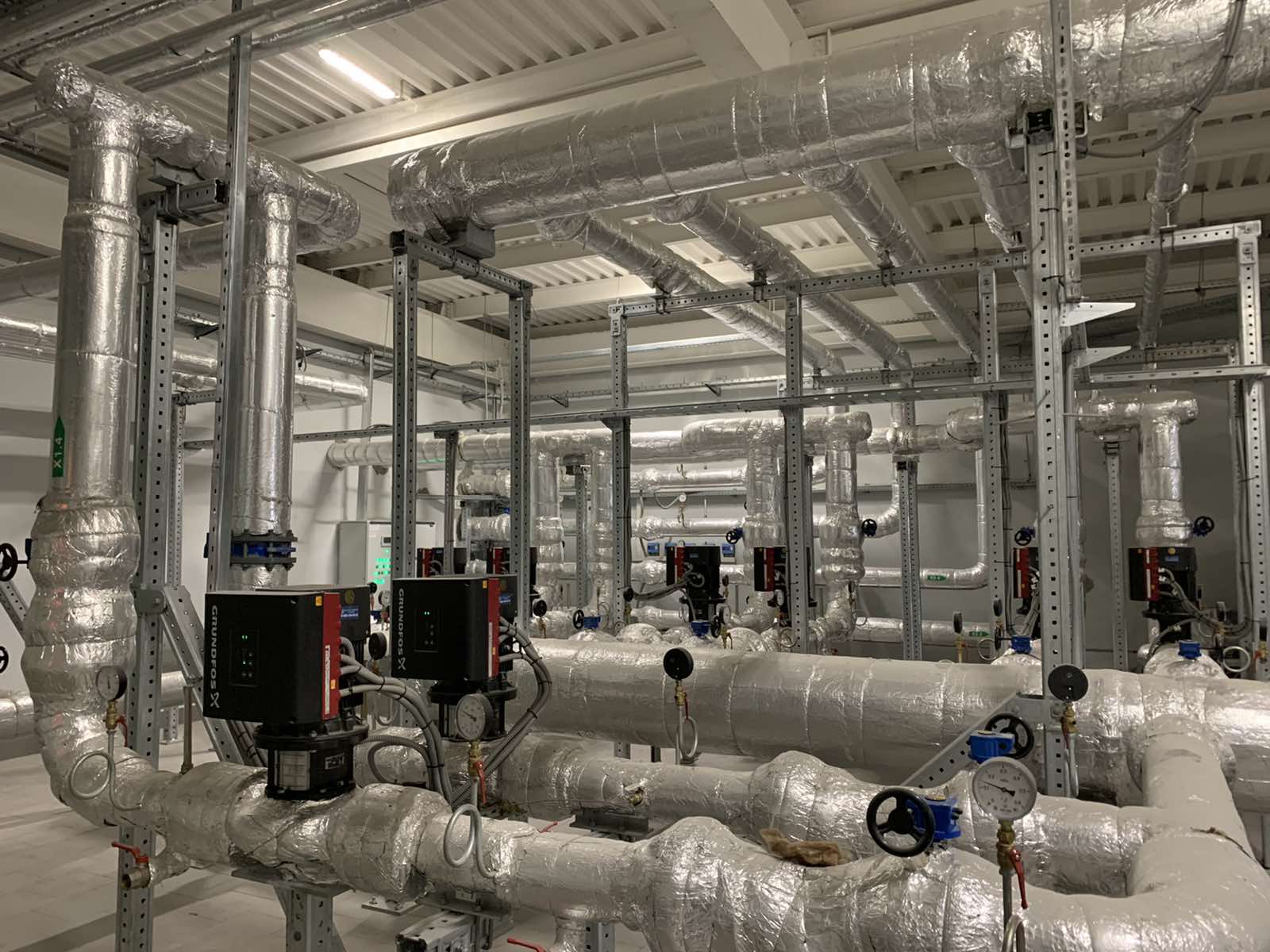

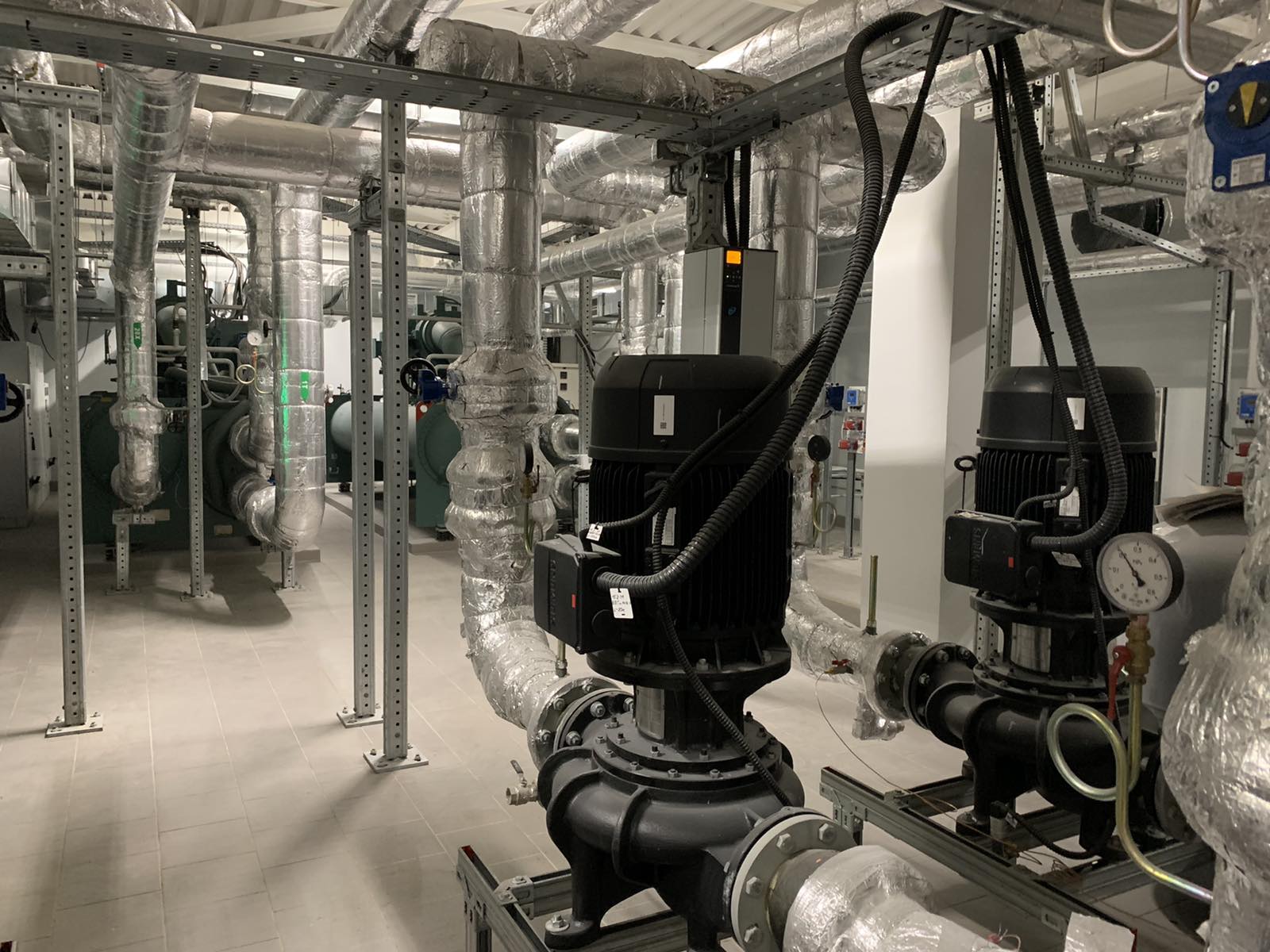

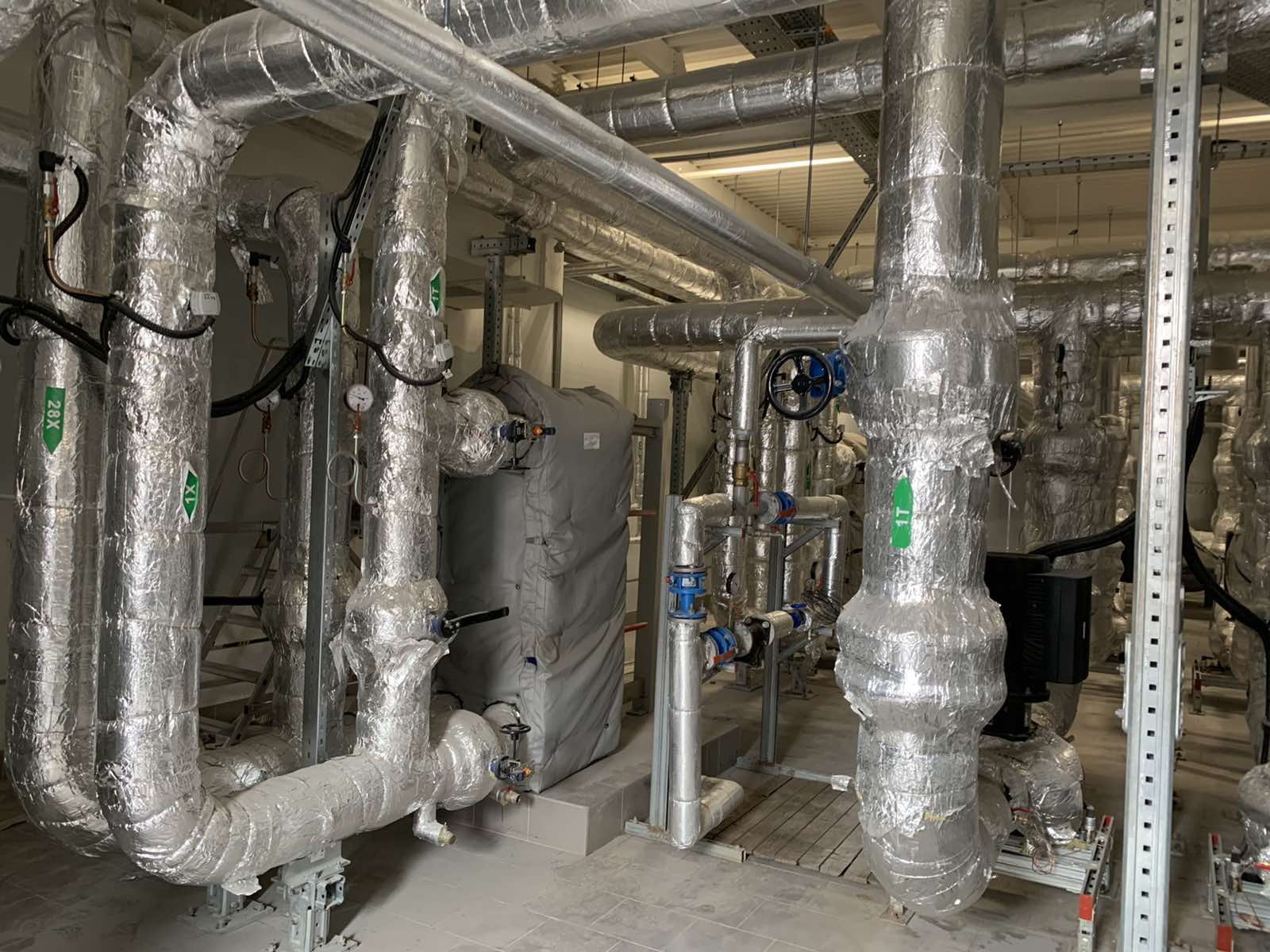

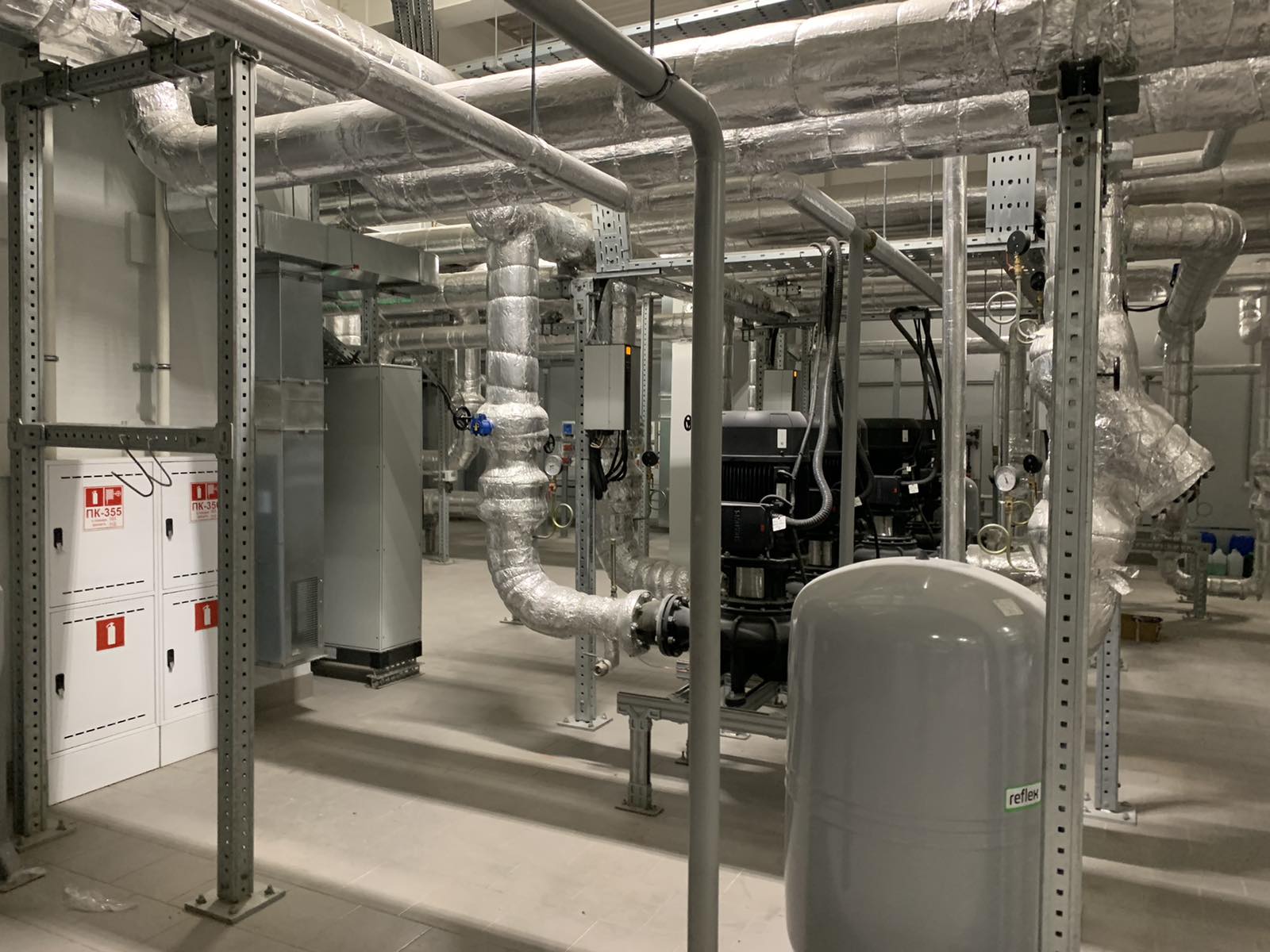

Поставлен и смонтирован высокоэффективный холодильный центр со среднесезонным коэффициентом энергоэффективности(ESEER) выше 11.

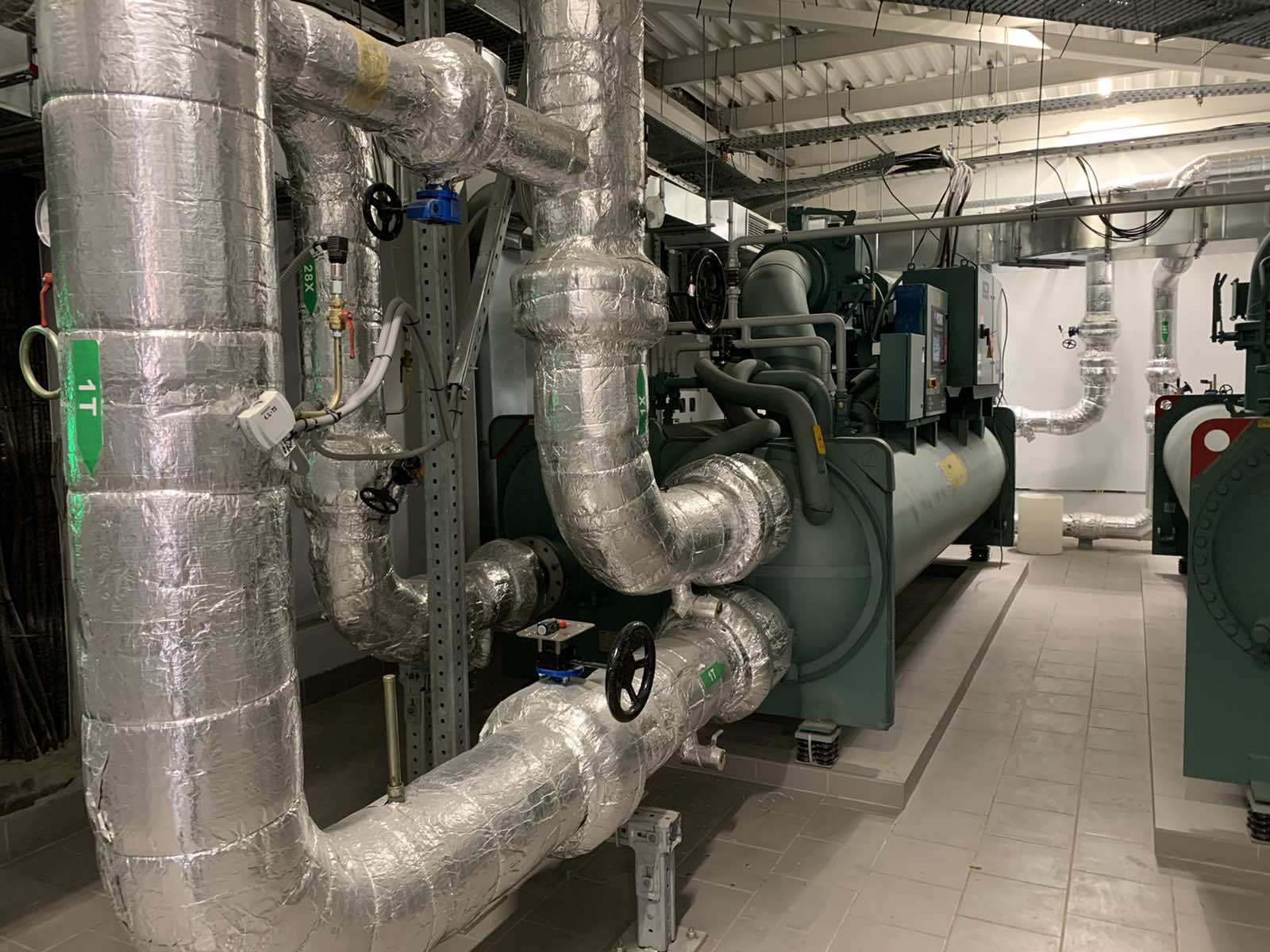

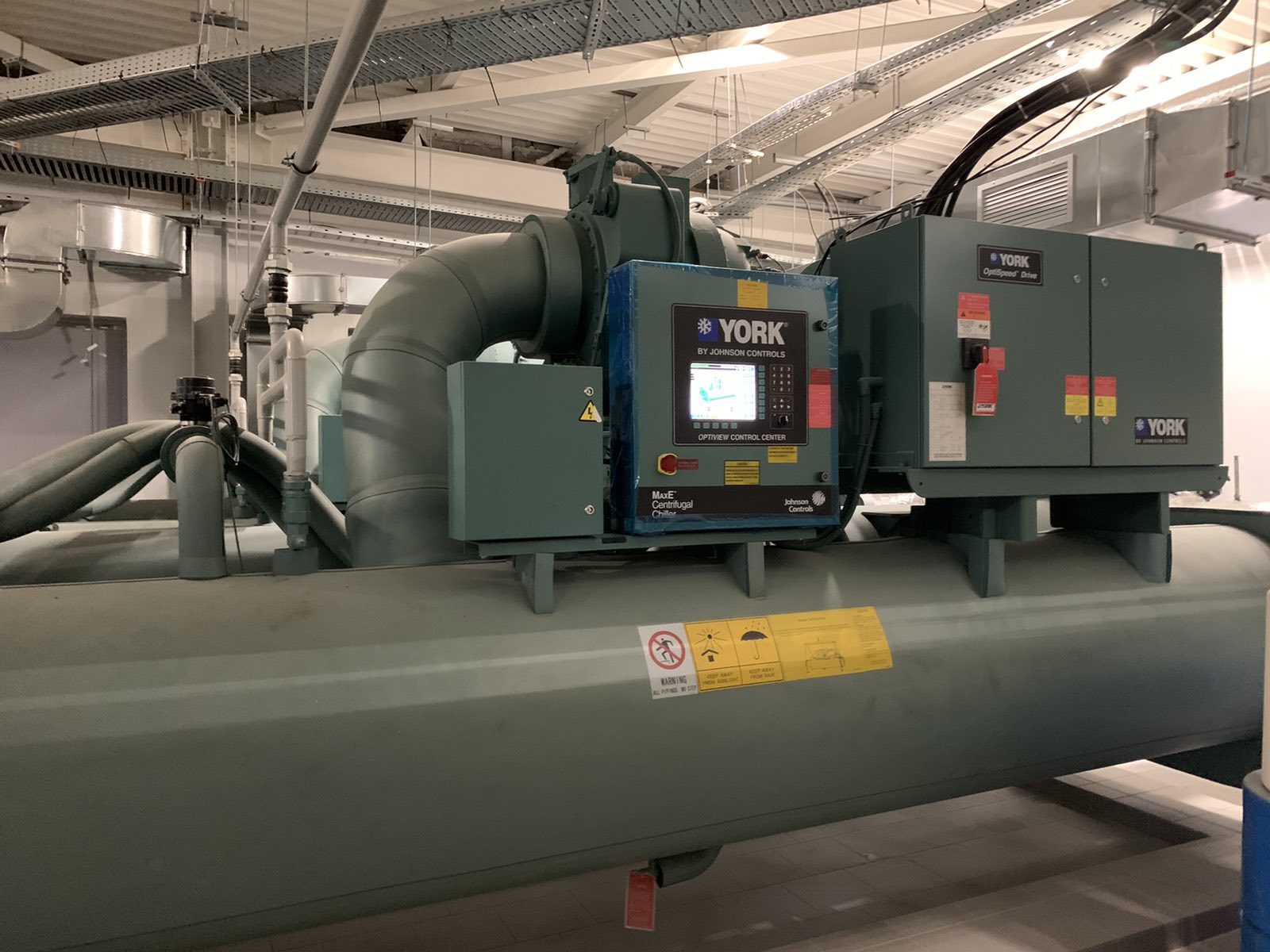

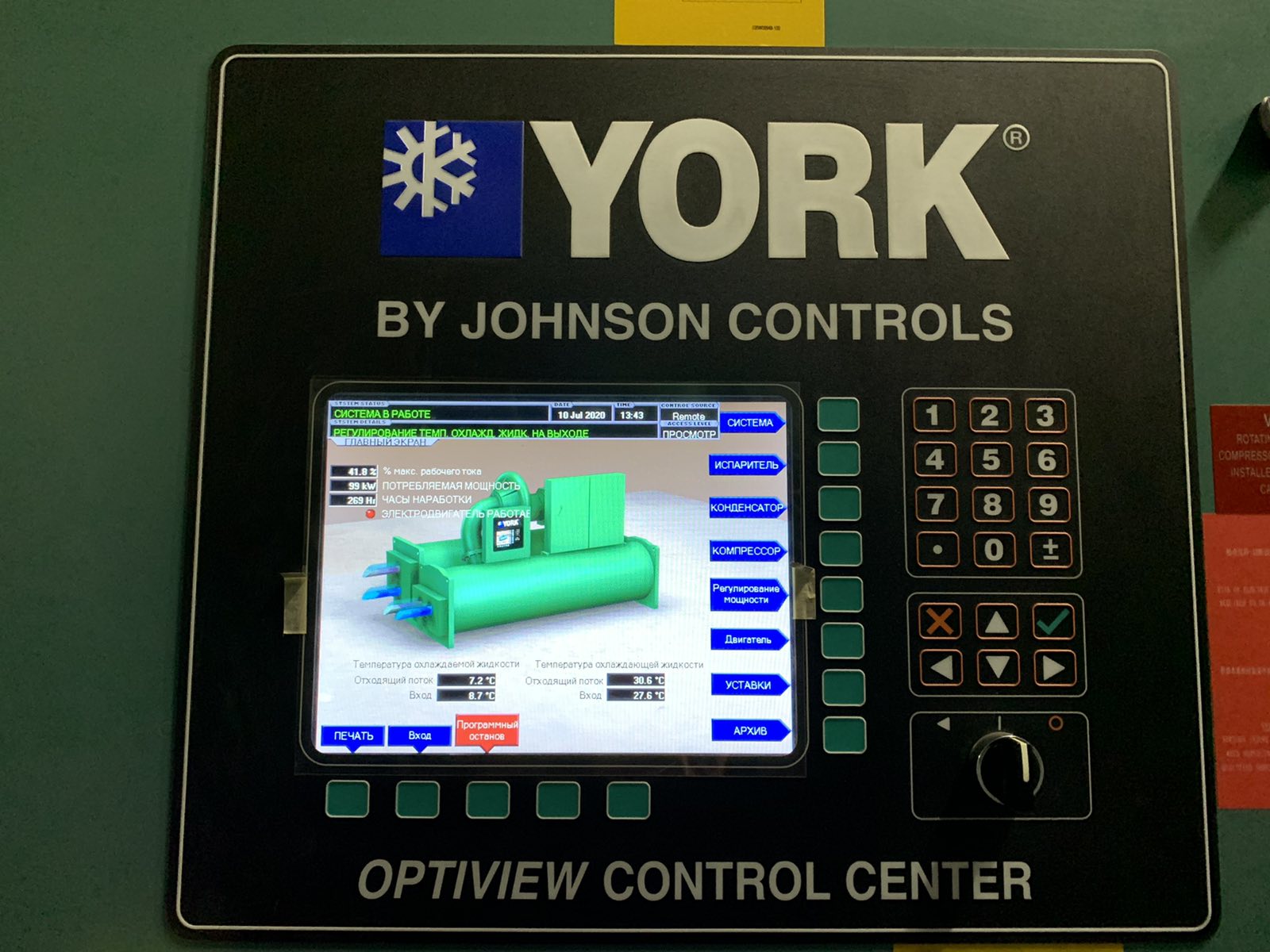

Холодильная машина  YK «YORK» от Johnson Controls с водяным охлаждением конденсатора на базе центробежного компрессора:

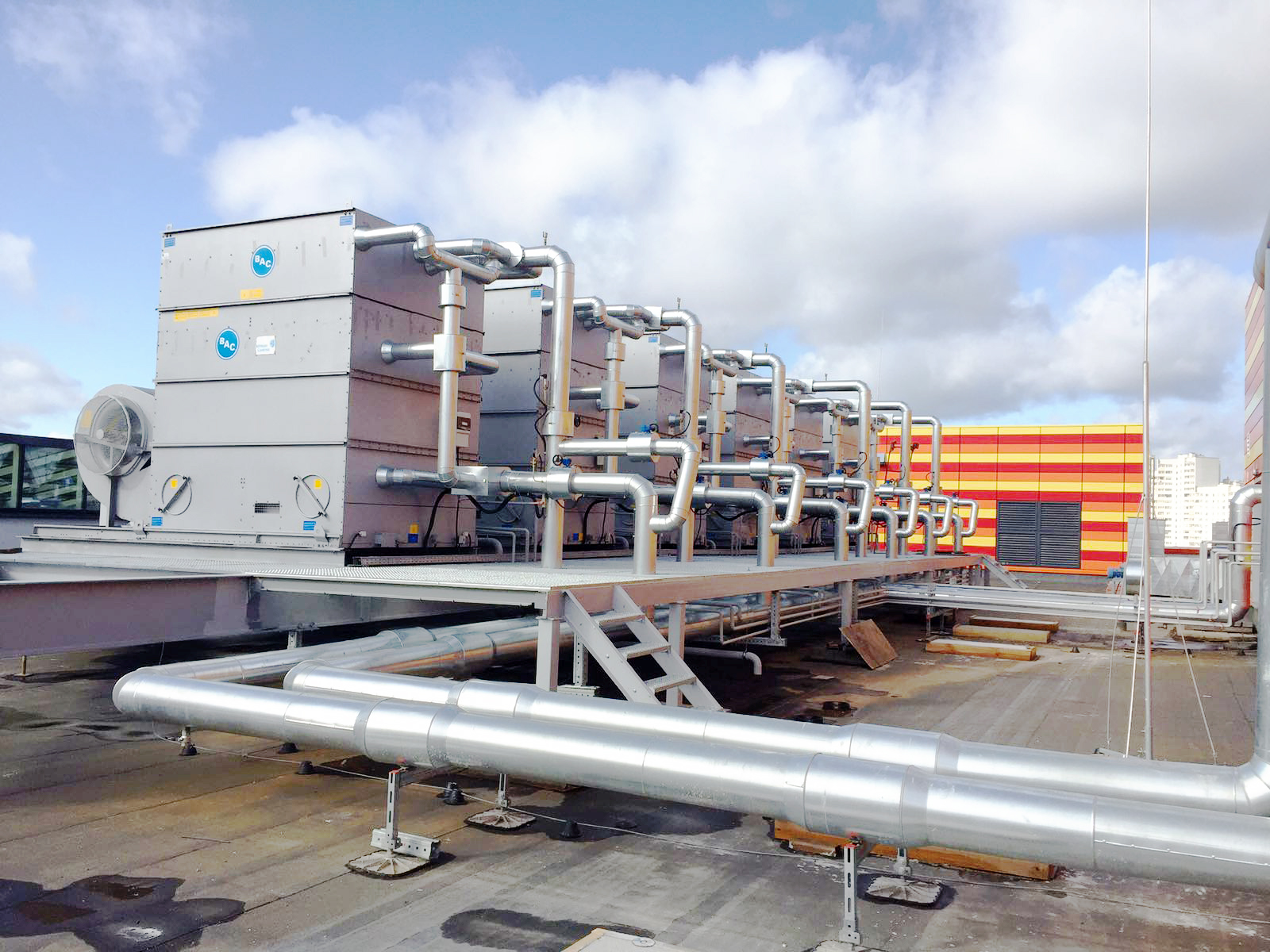

В качестве охладителей применены "мокрые" градирни закрытого типа:

Принцип работы

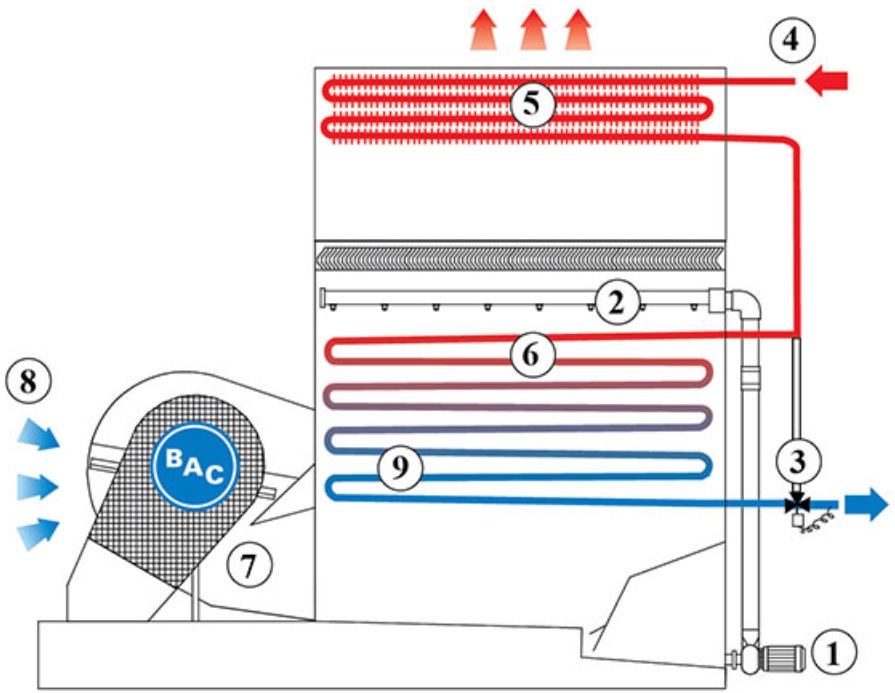

Работа в сухом режиме

Оросительный насос (1) и система орошения (2) отключаются, а регулирующий клапан управления потоком (трехходовой клапан) (3) остается полностью открытым. Теплая рабочая жидкость (4) протекает одновременно и через оребренный теплообменник (5), и через гладкий теплообменник (6). Вентилятор (7) обдувает наружным воздухом (8) теплообменник и охлаждает жидкость (9) внутри него. В этом режиме не расходуется вода и не возникает парение.

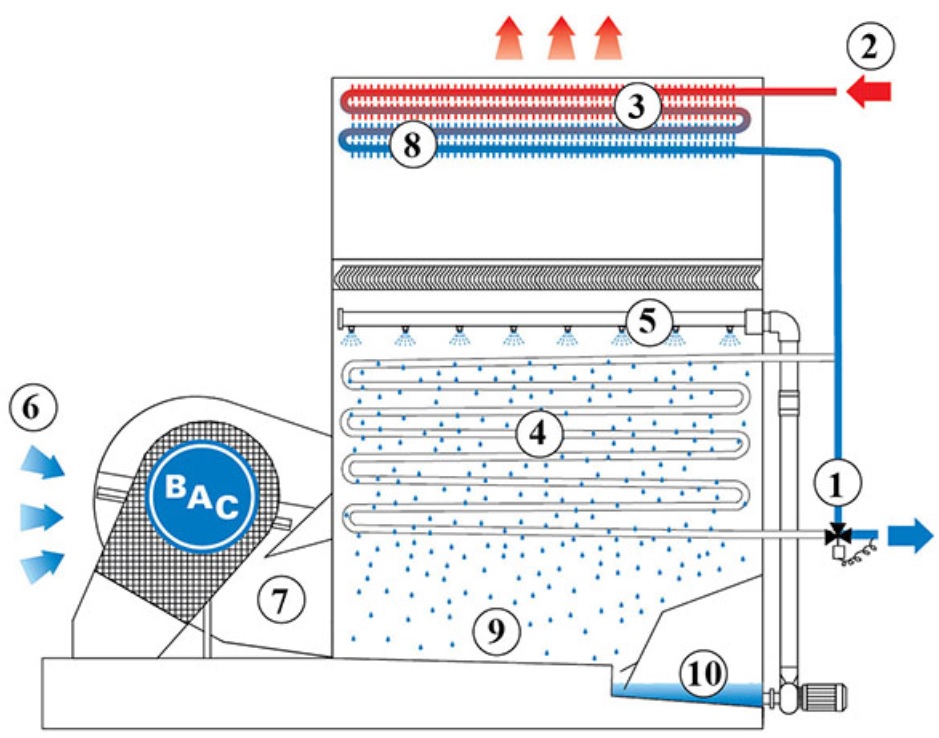

Адиабатическая работа

Клапан регулировки потока (трехходовой клапан) (1) направляет теплую рабочую жидкость (2) через оребренный теплообменник (3), в обход влажного гладкого теплообменника (4). Гладкий теплообменник увлажняется оросительной водой (5), но испарения воды для отвода тепла не происходит. Однако часть воды испаряется и увлажняет входящий наружный воздух (6), подаваемый вентилятором (7) на обдув теплообменников. Этот насыщенный воздух обладает большей охлаждающей способностью для охлаждения рабочей жидкости (8) в оребренном теплообменнике. Капли оросительной воды падают в пленум с наклонным дном (9) и стекают в отдельный влажный поддон (10). Циркуляционный насос возвращает воду в систему орошения. Видимое парение и расход воды сильно сокращаются, в то время как расчетная температура жидкости на выходе поддерживается.

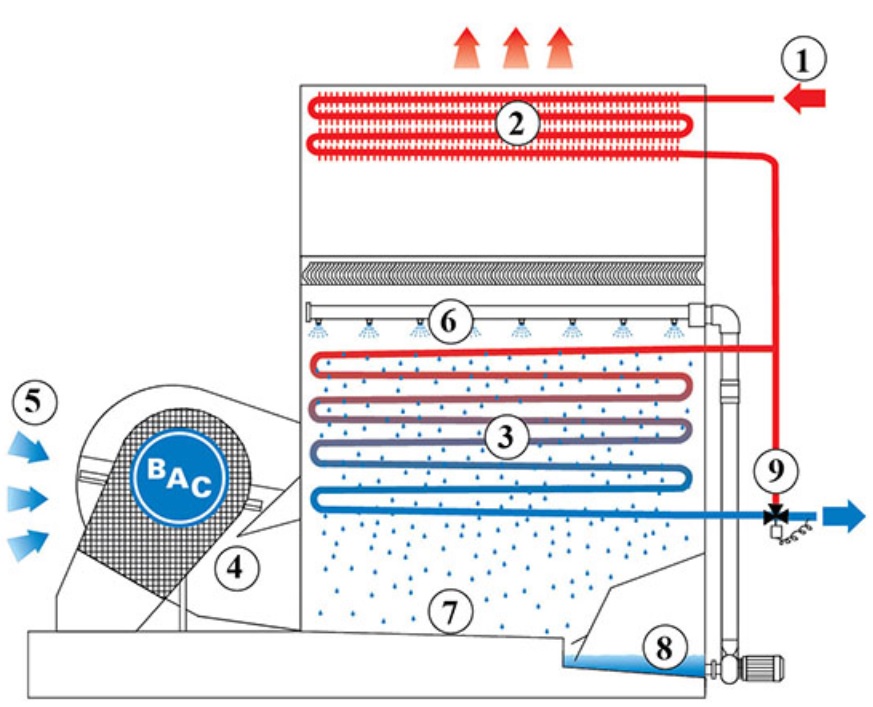

Влажно-сухая работа

Теплая рабочая жидкость (1) протекает одновременно и через оребренный теплообменник (2), и через гладкий теплообменник (3). Вентилятор (4) обдувает воздухом (5) поверхности теплообменников. Наверху, где теплая жидкость поступает в градирню, выходящий воздух насыщается и сразу предварительно охлаждает жидкость. Далее происходит следующий процесс теплопереноса в гладком теплообменнике, который увлажняется системой орошения (6). Капли оросительной воды падают в пленум с наклонным дном (7) и стекают в отдельный влажный поддон (8). Циркуляционный насос возвращает воду в систему орошения. При понижении тепловой нагрузки или уличной температуры, регулирующий клапан (9) будет контролировать поток через гладкий теплообменник таким образом, чтобы поддерживалась расчетная температура жидкости на выходе. Парение также сводится к минимуму, потому что испаряется меньше воды, а выходящий воздух подогревается сухим оребренным теплообменником.

Запроектирована, поставлена и смонтирована система водоподготовки:
