А. Л. Наумов, канд. техн. наук, генеральный директор ООО «НПО ТЕРМЭК», Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Д. В. Капко, главный специалист ООО «НПО ТЕРМЭК»
Вопросам влияния качества воздуха в помещениях зданий на самочувствие людей уделяется особое внимание как экологами, врачами, диагностами, так и инженерами, проектировщиками систем вентиляции и кондиционирования воздуха. От качества воздуха зависит физическое состояние человека: при неудовлетворительном качестве воздуха люди чувствуют недомогание, потерю концентрации внимания, развитие болезней и т. д.
К вредностям, подлежащим ассимиляции системами вентиляции, относятся газообразные загрязнители, выделяемые в процессе дыхания и через поверхность кожи человека (аммиак, сероводород, ацетон и т. п.), а также химические летучие соединения, выделяемые мебелью и отделочными материалами в помещении. В процессе дыхания человека в нормальных условиях изменению концентрации подвержены в основном два компонента воздуха: кислород и углекислый газ. В ходе метаболических процессов в организме человека концентрация кислорода в выдыхаемом воздухе снижается с 20,9 до 16,3 %, а углекислого газа, наоборот, возрастает с 0,03 до 4 % [4]. Следует обратить внимание на то обстоятельство, что концентрация углекислого газа возрастает более чем в 100 раз. Специалистами было установлено, что степень концентрации газовых загрязнителей, выделяемых человеком, тесно коррелируют с изменением концентрации углекислого газа, выделяемого при дыхании человека [1, 2]. В этой связи концентрация углекислого газа была принята в качестве индикатора качества воздуха [3]. Другие вредные газовые выделения в помещениях жилых и общественных зданий (фенолформальдегиды, ацетон, аммиак и другие компоненты, выделяемые мебелью, отделочными материалами) приводят к эквивалентам углекислого газа [5]. Загрязнители от мебели и отделочных материалов (в основном формальдегиды и анилины) по отношению к вредностям, выделяемым человеком, носят в основном разнонаправленный характер и ассимилируются воздухообменом, рассчитанным по концентрации СО2. Как правило, в отсутствие людей в помещении фоновая кратность воздухообмена 0,1–0,2 ч–1 достаточна для ассимиляции вредностей от мебели и отделочных материалов.
ГОСТ 30494–2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», разработанный с участием авторов статьи, предусматривает четыре класса качества воздуха в помещении в зависимости от концентрации углекислого газа:
- 1-й класс (оптимальный микроклимат, высокое качество) – концентрация углекислого газа не более 400 см3/м3;
- 2-й класс (оптимальный микроклимат, среднее качество) – концентрация углекислого газа от 401 до 600 см3/м3;
- 3-й класс (допустимый микроклимат, допустимое качество) – концентрация углекислого газа от 601 до 1 000 см3/ м3;
- 4-й класс – недопустимо высокая концентрация углекислого газа, низкое качество воздуха – более 1 000 см3/м3.
Преимущество данного подхода к определению качества воздуха и необходимого воздухообмена по отношению к традиционному (по удельным расходам воздуха или по кратности воздухообмена) состоит в следующем:
- имеется возможность при определении воздухообмена учитывать степень загрязнения наружного воздуха;
- появляется стимул повысить эффективность вентиляции: обеспечивать подачу свежего воздуха в зону дыхания, не допускать пересечения приточными струями грязных зон в помещении;
- может быть учтено наличие свежего воздуха в помещении перед его заполнением людьми;
- может быть корректно определен фоновый воздухообмен для удаления вредностей от мебели и отделочных материалов в нерабочее время;
- повышается адекватность и точность контроля качества воздуха за счет прямых измерений концентрации углекислого газа в обслуживаемой зоне помещений.
Информацию о концентрации углекислого газа в наружном воздухе предоставляют станции метеонаблюдения. Для справки: среднегодовые примерные значения концентрации углекислого газа согласно [3] составляют:
- сельская местность – 350 см3/м3;
- малые города – 375 см3/м3;
- загрязненный центр большого города – 400 см3/м3.
Величину воздухообмена для наиболее распространенной системы перемешивающей вентиляции определяют по формуле:
(1)
где G – количество углекислого газа, выделяемое в помещение человеком, г/ч;
gн и g0 – концентрация углекислого газа, соответственно нормативная и в наружном воздухе, см3/м3.
Предполагается, что перемешивающая вентиляция равномерно распределяет воздух в помещении и концентрация вредностей, в том числе углекислого газа, одинаковая во всех точках помещения (рис. 1а). Как правило, для перемешивающей вентиляции характерна достаточно высокая кратность воздухообмена, не менее 3 ч–1.

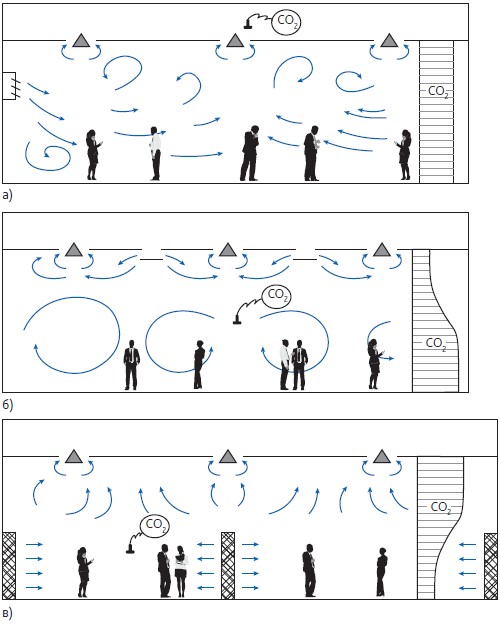

Рисунок 1. Характер распределения углекислого газа при перемешивающей (а), короткозамкнутой (б) и вытесняющей (в) вентиляции |
К классу перемешивающей вентиляции относятся системы с рециркуляцией воздуха, системы вентиляции, сочетающиеся с вентиляторными доводчиками систем кондиционирования воздуха (сплит-системами и фэнкойлами).
Во многих административных и офисных зданиях для устройства систем воздухораспределения используют подшивные потолки, в которые размещают и приточные, и вытяжные устройства. Как правило, кратность воздухообмена в традиционных решениях в этом случае не превышает 1,0–1,5 ч–1.
В ряде случаев при изотермической вентиляции или при небольшом перегреве приточного воздуха значительная часть свежего воздуха по короткой траектории засасывается в вытяжные решетки, образуя так называемую короткозамкнутую циркуляцию (рис. 1б). В этом случае углекислый газ, выдыхаемый людьми, накапливается в обслуживаемой зоне, и его концентрация значительно выше, чем в удаляемом воздухе. Это пример неэффективной организации вентиляции.
Надо отметить, что молекулярный вес углекислого газа более чем в 1,5 раза больше, чем у воздуха, и поэтому при слабой циркуляции он может накапливаться в нижней зоне помещений.
Таблица Коэффициенты эффективности воздухораспределения |
||||||||||
|
Примером эффективной вентиляции может служить вытесняющая вентиляция (displacement ventilation). Свежий приточный воздух с малыми скоростями из воздухораспределителей с большой поверхностью подается в обслуживаемую зону, как бы равномерно затапливая ее. Загрязненный воздух вместе с конвективными потоками от людей, оргтехники и оборудования вытесняется в верхнюю зону и удаляется из помещения (рис. 1в). В этом случае концентрация углекислого газа в обслуживаемой зоне может быть меньше, чем в удаляемом воздухе.
Формально во всех трех случаях (рис. 1) при традиционном подходе к проектированию может быть принят одинаковый воздухообмен, но фактически качество воздуха будет существенно отличаться.
Необходимое количество воздуха для вентиляции помещений следует определять согласно [2] с учетом коэффициента эффективности воздухораспределения (η):
L = ηLб, м3/ч, (2)
где Lб – базовое количество наружного воздуха по действующим нормам, м3/ч.
Величина коэффициента эффективности воздухораспределения приведена в таблице.
Так, при нормативе концентрации углекислого газа в 800 см3/м3 и его концентрации в наружном воздухе 400 см3/м3 для рабочего места в административном здании при выделении от человека углекислого газа 45 г/ч (принято согласно [6] для взрослых людей при выполнении умственной работы) по формуле (1) можно определить расход наружного воздуха в системе вентиляции: L = 61,875 м3/ч ~ 60 м3/ч.
Именно такое количество воздуха должна подать в помещение на одно рабочее место система перемешивающей вентиляции. Короткозамкнутой системе потребуется с учетом таблицы уже 66–78 м3/ч, вытесняющая вентиляция позволит снизить воздухообмен до 36–48 м3/ч, а персональная вентиляция – до 18–30 м3/ч.
Другими словами, при одинаковом качестве воздуха различие в воздухообмене, а соответственно, и в энергетических затратах (транспортировка воздуха по воздуховодам, нагрев, охлаждение) может составлять 1,5–2,0 раза.
Распределение полей концентрации углекислого газа в объеме помещений может быть рассчитано достаточно точно, но в большинстве случаев задачи моделирования воздушно-теплового режима помещений выполняются только для уникальных объектов [7]. На рис. 2 приведены примерные картины распределения концентрации углекислого газа при вытесняющей вентиляции (а) и в зоне действия приточной струи воздуха (б).

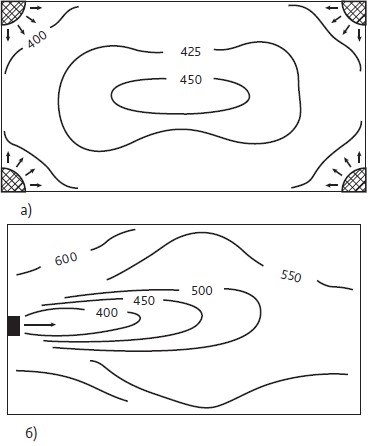

Рисунок 2. Линии равных концентраций углекислого газа в плане помещения при вытесняющей вентиляции (а) и в струе приточного воздуха (б) |
Эффективность систем вентиляции можно еще характеризовать временем жизни свежего воздуха – промежутком времени от момента истечения свежего воздуха из воздухораспределителя до момента попадания в зону дыхания. В системах персональной вентиляции эта величина составляет менее 1 с, в вытесняющих системах до 20–30 с, а в короткозамкнутых системах до 10 мин. Таким образом, эффективность системы воздухораспределения, или время жизни свежего воздуха, можно считать первым критерием адаптивности систем вентиляции.
Вторым критерием адаптивности следует считать соответствие объема выделяющихся вредностей, в данном случае углекислого газа, величине воздухообмена. Традиционные системы вентиляции запроектированы на расчетную наполняемость помещения людьми без возможности регулирования воздухообмена.
Так, например, если расчетная численность персонала в офисе 1 000 чел., это означает, что система постоянно подает и удаляет 60 тыс. м3/ч воздуха. Вместе с тем, с учетом отпусков, болезней, командировок фактическая наполняемость офиса не превышает 70 % от расчетной. Более того, даже при фиксированном режиме работы офиса первые сотрудники приходят на 1–2 ч раньше, а последние уходят на 3–4 ч позже.
Таким образом, традиционная система вентиляции будет работать в расчетном режиме с момента прихода первых сотрудников до ухода последних.
Адаптивная вентиляция – это вентиляция с переменным расходом воздуха, предусматривающая возможность регулирования воздухообмена по отдельным зонам или помещениям здания в зависимости от их фактической заполняемости людьми. Такие системы позволяют соблюдать оптимальный баланс между качеством воздуха и энергетическими затратами, позволяя формировать и поддерживать комфортный микроклимат в помещении, и оказывают положительное влияние на самочувствие людей.
На рис. 3 приведены графики режима работы традиционной системы вентиляции с постоянным воздухообменом и адаптивной в зависимости от наполняемости офиса персоналом. Заштрихованная на графике область характеризует экономию расхода воздуха и энергии в системе адаптивной вентиляции, которая может достигать 40–50 %.

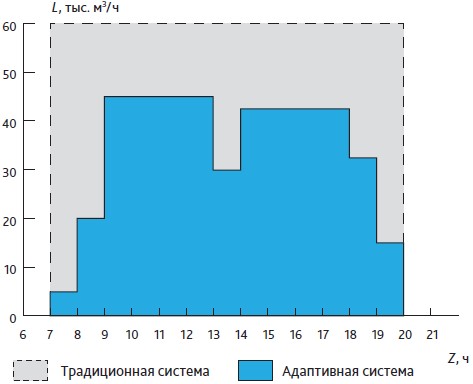

Рисунок 3. График работы системы вентиляции |
Сигналом для регулирования воздухообмена в системе адаптивной вентиляции могут служить значения концентрации углекислого газа, измеряемые специальным датчиком. По сигналу датчика регулирующие заслонки изменяют расход воздуха, поступающего в помещение. Далее сигнал передается на приточную и вытяжную вент-установки, оборудованные частотным приводом для изменения воздухопроизводительности вентиляторов.
Важную роль играет место установки датчика концентрации углекислого газа. В системе перемешивающей вентиляции датчик может устанавливаться в сборном вытяжном воздуховоде, в других случаях – в обслуживаемой зоне, в зоне дыхания (рис. 1).
Выводы
Индикатором качества воздуха в жилых и общественных зданиях может служить концентрация углекислого газа.
При выборе систем вентиляции важным критерием адаптивности служит время жизни свежего воздуха, или эффективность воздухораспределения. Следует стремиться, чтобы свежий приточный воздух по короткой траектории достигал зоны дыхания, не пересекая при этом грязные зоны с выделением вредностей.
Важно обеспечить соответствие расхода приточного воздуха степени наполняемости помещений людьми. При сохранении высокого качества воздуха с использованием адаптивной вентиляции в зданиях с переменным количеством персонала и посетителей (таких как вокзалы, аэропорты, торговые комплексы, спортивные и развлекательные объекты, офисы) может быть достигнута экономия энергии по отношению к традиционным системам вентиляции в 30–50 %.
Литература
- Гурина И. В. Безопасный уровень углекислого газа требует ревизии // Экологический вестник России. 2008. № 10.
- Шилькрот Е. О., Губернский Ю. Д. Сколько воздуха нужно человеку для комфорта? // АВОК. 2008. № 4.
- ГОСТ 30494–2011 «Здания жилые и общественные. Параметры микроклимата в помещениях».
- Уэст Дж. Физиология дыхания. Основы. М., 1988.
- EN 13779:2007. Ventilation for non-residental buildings – Performance requirements for ventilation and room-conditioning systems.
- Богословский В. Н., Новожилов В. И., Симаков Б. Д., Титов В. П. Отопление и вентиляция. Учебник для вузов. В 2-х ч. Ч. 2. Вентиляция. Под ред. В. Н. Богословского. М. : Стройиздат, 1976.
- Горбунов В. А. Моделирование теплообмена в конечно-элементном пакете Femlab. Иваново, 2008.
- Системы адаптивной вентиляции: перспективные направления развития // АВОК. 2011. № 7.
